Karta katalogowa nr 7
SKRZYNKI ZASILAJĄCE z wtykami klinowymi

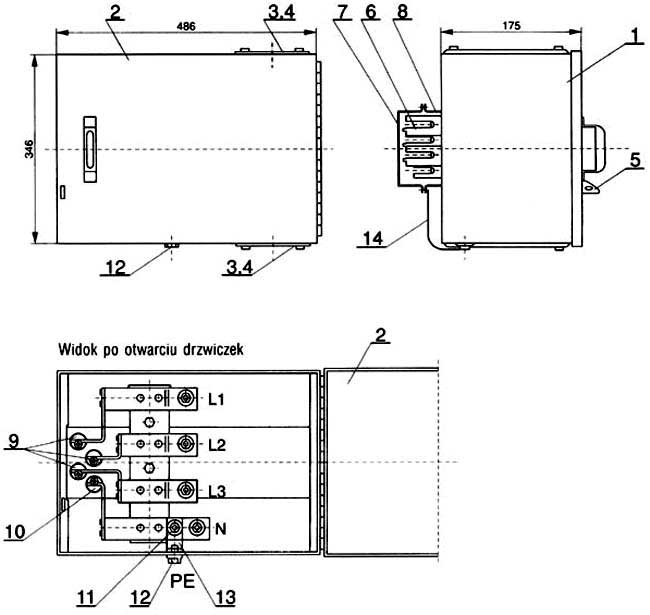

Budowa
1 - obudowa
2 - drzwiczki
3 - pokrywa
4 - otwór do wprowadzania przewodów
5 - zaczep uchylny
6 - zespół wtyków klinowych
7 - obejma ochronna na czas transportu i składowania
8 - łapki do mocowania skrzynki do przewodu szynowego
9 - wtyki fazowe
10 - wtyk neutralny
11 - zacisk neutralny
12 - zacisk uziemiający
13 - mostek łączący
14 - łącznik miedziany
Dane techniczne
| Numer katalogowy | Typ | Napięcie znamionowe izolacji Ui (V) | Prąd znamionowy ciągły (A) |
Prąd znamionowy szczytowy (kA) |
Zastosowanie do przewodu szynowego | Masa (kg) |
|---|---|---|---|---|---|---|
| 557 - 01 | 4SR.9-1 | 690 | 250 | 17 | 4MR 160 4MR 250 |
10,2 |
| 557 - 02 | 4SR.10-1 | 400 | 27 | 4MR 400 | 11,3 | |
| 557 - 03 | 4SR.11-1 | 630 | 30 | 4MR 630 | 13,4 | |
| 557 - 35 | 5SR.9-1 | 250 | 17 | 5MR 160 5MR 250 |
10,4 | |
| 557 - 36 | 5SR.10-1 | 400 | 27 | 5MR 400 | 11,5 | |
| 557 - 37 | 5SR.11-1 | 630 | 30 | 5MR 630 | 13,6 |
