Karta katalogowa nr 21
KONSTRUKCJA WSPORCZA typu ZR
Budowa

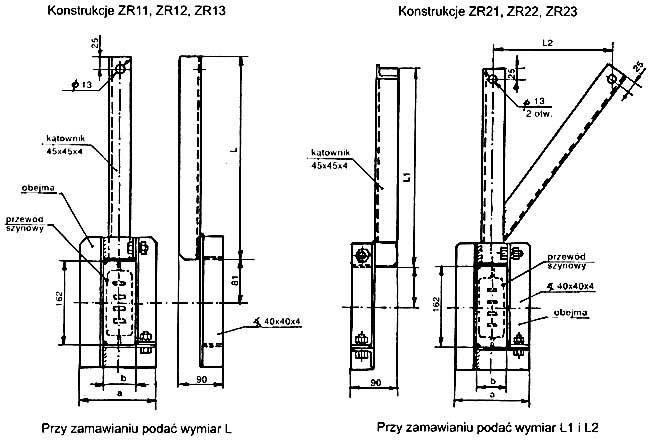

Konstrukcje wsporcze ZR przeznaczone są do podwieszania przewodów szynowych MR do sufitu. Wykonane są z ocynkowanej stalowej obejmy przewodu szynowego i konstrukcji nośnej z kątownika pomalowanego farbą podkładową i ochronną.
Dane techniczne
| Numer katalogowy | Typ | Zastosowanie do przewodu szynowego | Wymiary: (mm) | Masa (kg) |
|
|---|---|---|---|---|---|
| b | a | ||||
| 558 - 04 | ZR 11 | MR 160 MR 250 |
58 | 138 | b.d. |
| 558 - 05 | ZR 12 | MR 400 | 78 | 158 | b.d. |
| 558 - 06 | ZR 13 | MR 630 | 102 | 182 | b.d. |
| 558 - 28 | ZR 14 | MR 720 MR 800 |
122 | 202 | b.d. |
| 558 - 29 | ZR 15 | MR 830 MR 1000 |
142 | 222 | b.d. |
| 558 - 07 | ZR 21 | MR 160 MR 250 |
58 | 138 | b.d. |
| 558 - 08 | ZR 22 | MR 400 | 78 | 158 | b.d. |
| 558 - 09 | ZR 23 | MR 630 | 102 | 182 | b.d. |
| 558 - 30 | ZR 24 | MR 720 MR 800 |
122 | 202 | b.d. |
| 558 - 31 | ZR 25 | MR 830 MR 1000 |
142 | 222 | b.d. |
* - przy obliczeniu masy całkowitej konstrukcji należy do masy obejmy dodać masę wspornika
