Karta katalogowa nr 11
SKRZYNKI ODPŁYWOWE z wtykami ślizgowymi, z gniazdami lub podstawami bezpiecznikowymi z przerywnikiem obwodu w drzwiczkach

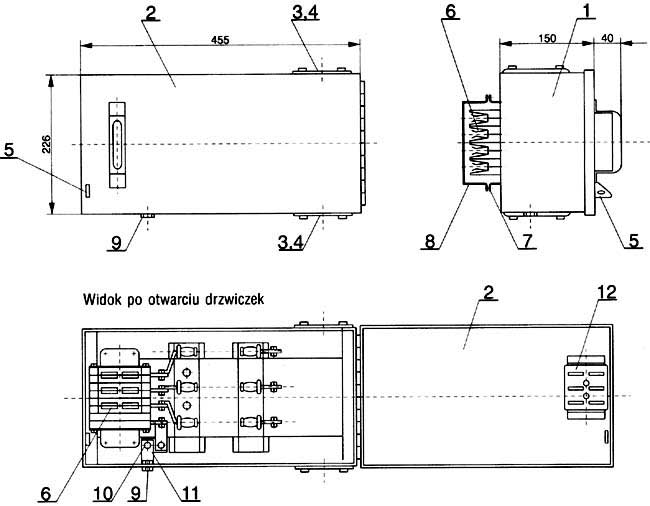

Budowa
1 - obudowa
2 - drzwiczki
3 - otwór do wprowadzania przewodów
4 - pokrywa
5 - zaczep uchylny
6 - zespół wtyków ślizgowych
7 - łapki do mocowania skrzynki do przewodu szynowego
8 - obejma ochronna na czas transportu i składowania
9 - zacisk uziemiający
10 - zacisk neutralny
11 - mostek łączący
12 - przerywnik obwodu skrzynki
Dane techniczne
| Numer katalogowy | Typ | Liczba odpływów 3-fazowych | Prąd znamionowy ciągły (A) odpływu | Napięcie znamionowe łączeniowe Ue (V) | Rodzaj wkładek topikowych | Zastosowanie do przewodu szynowego o prądzie znam. (A) | Masa (kg) |
|---|---|---|---|---|---|---|---|
| 557 - 07 | HRRI.4-1 | 1 | 25 | 500 | BiWt | 160 - 630 | 6,4 |
| 557 - 08 | HRRI.4-2 | 2 | 20 | 7,0 | |||
| 557 - 09 | HRRI.6-1 | 1 | 63 | 6,5 | |||
| 557 - 10 | HRRI.6-2 | 2 | 50 | 7,4 | |||
| 557 - 11 | HRRI.7-1 | 1 | 80 | 8,6 | |||
| 557 - 12 | HRRB.9-1 | 1 | 160 | WTN1C | 7,6 |
