Karta katalogowa nr 12
SKRZYNKI ODPŁYWOWE z wtykami ślizgowymi, gniazdami bezpiecznikowymi, wyłącznikami ochronnymi i przerywnikiem obwodu w drzwiczkach

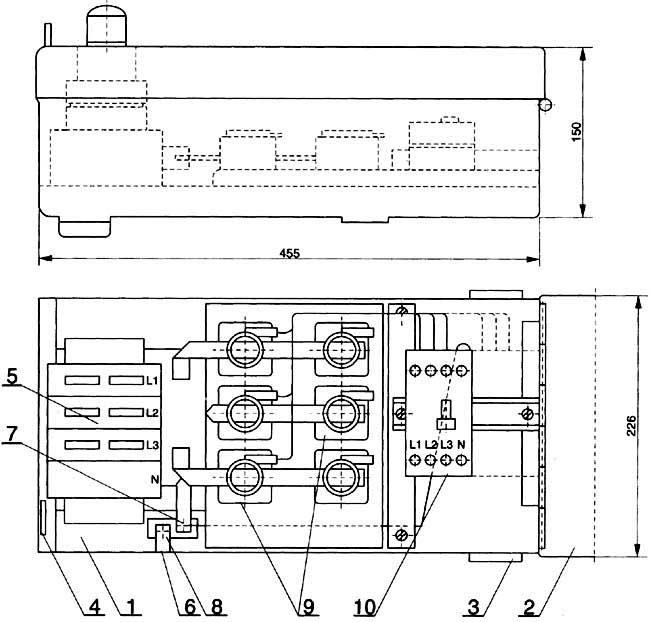

Budowa
1 - obudowa
2 - drzwiczki
3 - otwór do wprowadzenia przewodów
4 - zaczep uchylny
5 - zespół wtyków ślizgowych
6 - zacisk uziemiający
7 - zacisk neutralny
8 - mostek łączący
9 - gniazda bezpiecznikowe, typ DO
10 - wyłącznik ochronny typ P304
Istnieje możliwość montażu w skrzynkach wyłączników ochronnych różnych producentów i typów określonych przez zamawiającego a przystosowanych do mocowania na listwie o max. długości 145mm.
Dane techniczne
| Numer katalogowy | Typ | Liczba odpływów 3-fazowych | Prąd znam. ciągły odpływu (A) | Prąd znam. *różnicowy IΔn˜(mA) | Napięcie znam. Ue (V) | Rodzaj wkładek topikowych | Zastosowanie do przewodów szynowych o prądzie znam. (A) | Masa (kg) |
|---|---|---|---|---|---|---|---|---|
| 557 - 13 | HRWO.1-16 | 1 | 16 | 30 | 230/400 | DO1 2 - 16A |
160 - 630 | 6,6 |
| 557 - 14 | HRWO.2-16 | 2 | 16 | 30 | 7,4 | |||
| 557 - 15 | HRWO.1-50 | 1 | 50 | 100 | DO2 15 - 63A |
6,8 | ||
| 557 - 16 | HRWO.2-50 | 2 | 50 | 100 | 7,8 |
